Aplikasi Encoder-Decoder - Alat Hitung Koin

Aplikasi Encoder-Decoder

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

2.1 Alat

2.2 Bahan

3. Dasar Teori

4. Percobaan

4.1 Prosedur Percobaan

4.2 Rangkaian Simulasi

4.3 Video

4.4 Download File

5. Example

6. Problem

7. Soal Pilihan Ganda

1. Tujuan [Daftar]

1. Menjelaskan Encoder-Decoder.
2. Melakukan simulasi Encoder-Decoder.

2. Alat dan Bahan [Daftar]

2.1 Alat [Daftar]

1. Power Supply DC

Berfungsi untuk mensuplai tegangan DC pada rangkaian.

2.2 Bahan [Daftar]

1. AND gate (IC 4081 dan 4082)

AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.

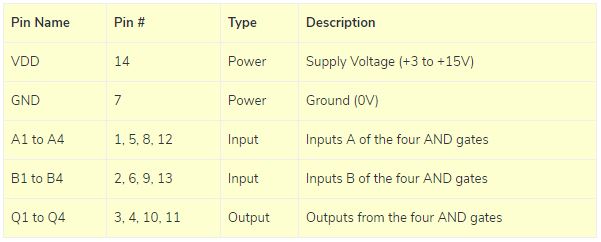

Konfigurasi Pin (4081):

Konfigurasi Pin (4082):

Pin Number	Pin Name	Description
1 & 13	Q1 & Q2	Output gate 1 dan 2
2, 3, 4, 5	A1 - D1	Input gate 1
12, 11, 10, 9	A2 - D2	Input gate 2
7	GND	Ground
14	VDD	Input tegangan VDD

Fitur:
1. Medium-Speed Operation - tPHL = 60 ns at VDD = 10V
2. 100% tested for quiescent current at 20V
3. Maximum input current of 1uA at 18V over full package-temperature range; 100 nA at 18V and 25C
4. Noise margin (full package-temperature range) = 1V at VDD=5V, 2V at VDD=10V, 2.5V at VDD=15V
5. Standarized, symmetrical output chareacteristics
6. 5V, 10V, and 15V parametric ratings

Datasheet IC 4081 dan 4082

2. OR gate (IC 4071)

OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.

Konfigurasi Pin:

Fitur:
1. Dual Input OR Gate – Quad Package
2. Typical Operating Voltage: 5V
3. Operating Voltage Range: -0.5V to +20V
4. DC input current: ±10mA
5. Power Dissipation: 500mW
6. Minimum logic Low voltage @+5V: 1.5V
7. Minimum Logic High voltage @+5V: 3.5V
8. Propagation Delay @5V : 250ns (maximum)
9. Transition Time @5V :200ns (maximum)

Datasheet IC 4071

3. NAND gate (IC 4011)

NAND akan menghasilkan output berlogika 0 apabila semua inputnya berlogika 1 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 0.

Konfigurasi Pin:

Fitur:
1. Dual Input NAND Gate – Quad Package
2. Typical Operating Voltage: 5V
3. High-Level Output Current:- 1.5 mA
4. Low-Level Output Current: 1.5mA
5. Propagation Delay Time:60 ns
6. Operating Temperature Range:- 55 C to + 125 C

Datasheet IC 4011

4. NOR gate (IC 4001 dan 4002)

NOR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 1 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 0.

Konfigurasi Pin (4001):

Konfigurasi Pin (4002):

Pin Number	Pin Name	Description
1 & 13	Q1 & Q2	Output gate 1 dan 2
2, 3, 4, 5	A1 - D1	Input gate 1
12, 11, 10, 9	A2 - D2	Input gate 2
7	GND	Ground
14	VDD	Input tegangan VDD

Fitur:
1. Propagation delay time = 60 ns at CL=50pF, VDD=10V
2. Buffered inputs and outputs
3. Standarized symetrical outputs characteristics
4. 100% tested for maximum quiescent current at 20V
5. 5V, 10V, and 15V parametric ratings
6. Maximum input current of 1uA at 18V over full package-temperature range; 100nA at 18V and 25C
7. Noise margin (full package-temperature range) : 1V at VDD=5V, 2V at VDD=10V, 2.5V at VDD=15V

Datasheet IC 4001 dan 4002

4. Encoder (D flip-flop (IC 4013)

Encoder pada rangkaian ini terdiri dari rangkaian D flip-flop yang dirangkai sedemikian rupa. Input logika yang diterima akan diolah oleh Encoder dan diteruskan ke encoder untuk ditampilkan ke LCD.

5. Decoder (IC 74LS47

Dekoder BCD ke seven segment mempunyai masukan berupa bilangan BCD 4-bit (masukan A, B, C dan D). Bilanga BCD ini dikodekan sehingga membentuk kode tujuh segmen yang akan menyalakan ruas-ruas yang sesuai pada seven segment. Masukan BCD diaktifkan oleh logika ‘1’, dan keluaran dari dekoder 7447 adalah aktif low. Tiga masukan ekstra juga ditunjukkan pada konfigurasi pin IC 7447 yaitu masukan (lamp test), masukan (blanking input/ripple blanking output), dan (ripple blanking input).

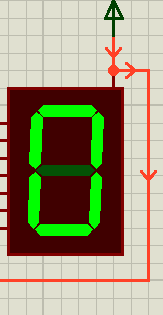

6. Seven-segment common anode (Layar)

3. Dasar Teori [Daftar]

Gerbang AND dan OR  Gerbang AND

AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.

Gerbamg Inverter  (NOT)

Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukanny­a. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi  tegangan tertentu, maka transistor   akan cut off, sehingga keluaran akan bertegangan  tidak nol.

D flip-flop

Tabel kebenaran D flip-flop dapat dilihat di atas.

4. Percobaan [Daftar]

4.1 Prosedur Percobaan [Daftar]

1. Siapkan semua alat dan bahan.
2. Susun semua komponen sesuai rangkaian
3. Hubungkan semua pin sesuai gambar rangkaian.
4. Jalankan simulasi. Aktifkan logicstate secara bergantian sesuai tabel kebenaran untuk mengtahui logika output gerbang.

4.2 Rangkaian Simulasi [Daftar]

4.3 Video [Daftar]

4.4 Download File [Daftar]

Download materi HTML

Download Video Simulasi

Download File Rangkaian Proteus

5. Example  [Daftar]

6. Problem [Daftar]

7. Soal Pilihan Ganda [Daftar]
