Asynchronous Binary Counter

1. Jurnal [Daftar]

Tabel 1.1 Jurnal Percobaan 2a

Tabel 1.2 Jurnal Percobaan 2b

2. Alat dan Bahan [Daftar]

ikarenakan sedang terjadi wabah Covid-19, maka praktikum dilaksanakan secara online menggunakan aplikasi MultiSim.

Berikut Komponen yang digunakan:

IC 74LS90D
IC 7493N
Switch
LED
Function Generator XFG1
VCC 3 volt

3. Rangkaian Simulasi [Daftar]

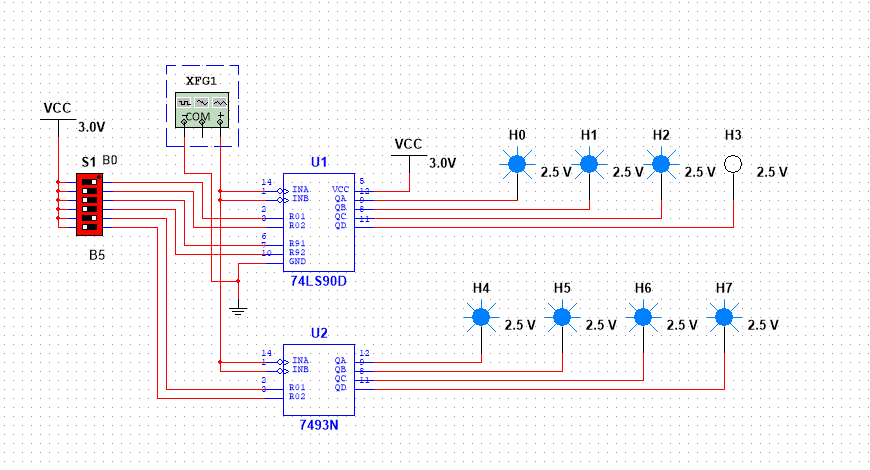

Gambar 1.2 Rangkaian Asynchronous Binary Counter 2a

Gambar 1.3 Rangkaian Asynchronous Binary Counter 2b

4. Prinsip Kerja Rangkaian [Daftar]

Rangkaian ini merupakan jenis counter Asynchronous.Counter jenis ini juga bisa disebutRipple Through Counter atau Counter Serial (Serial Counter), karena ouput masing-masing flip-flop yang dihasilkan akan digulirkan atau berubah dari nilai logika '0' ke '1'. Hal itu ditandai dengan LED yang menyala kelap-kelip.

Pada percobaan 2b ouput dari QA diumpankan kembali ke CLK2, ijni menybabkan hasil output dari rangkaian ini berbeda.

5. Video Rangkaian [Daftar]

Video 1.1 Video Simulasi Rangkaian 2a

Video 1.2 Video Simulasi Rangkaian 2b

6. Analisis [Daftar]

1. Analisa output percobaan berdasarkan IC yang digunakan!

Jawab:

Pada rangkaian yang ditunjukkan sesuai dengan modul IC yang digunakan adalah 74LS90D (Decade Counter) dan 7493N (4-Bit Binary Ripple Counter).

No .			INPUT								OUTPUT
No .	B5	B4	B 3	B 2	B 1	B 0	H7	H6	H5	H 4	ke t	H3	H2	H1	H 0	ket
1	1	1	X	0	1	1		Count				1001
2	1	0	0	X	1	1		Count				Count
3	0	1	1	0	0	0		Count				0000
4	0	0	X	0	X	0		0000				Count
5	-	-	0	X	0	X		Count				0000
6	-	-	0	X	X	0		Count				1001
7	-	-	X	0	0	X		Count				Count

Tabel 1.1 Hasil Output dari Asynchronous Counter 2a

Tabel diatas menunjukkan output pelbagai kondisi switch yang diberikan. Count menunjukkan pada kondisi itu LED menyala hidup mati secara bergantian. Pada 0000 menunjukkan semua LED mati dan pada 1001 menunjukkan LED H3 dan H0 saja yang menyala.

2. Jika switch 3 dan 4 off analisa ouput yang didapatkan IC 74LS90D!

Jawab:

No			INPUT				Ouput
.	B5	B4	B	B	B	B	H3	H2	H1	H0	ket
	B5	B4	3	2	1	0	H3	H2	H1	H0	ket
1	1	1	X	0	1	1	1001
2	1	0	0	X	1	1	Count
3	0	1	1	0	0	0	0
4	0	0	X	0	X	0	Count
5	-	-	0	X	0	X	0
6	-	-	0	X	X	0	1001
7	-	-	X	0	0	X	Count
8.	-	-	0	0	1	1	1001

Tabel 1.2 Output Dari IC 74LS90D

Masukan yang paling mempengaruhi B0, B1, B2, dan B3. Sisanya pada switch B5 dan B4 adalah input untuk IC 7493N. Pada saat switch 3 dan 4 off atau B3 dan B4 off didapati output dari IC 74LS90D adalah LED dalam kondisi nyala kelap-kelip atau disebut juga Count. Namun jika switch 3 dan 4 yang dimaksud adalah switch B3 dan B4 yang off dan B1 dan B0 on, maka didapati outputnya adalah 1001. 1001 berarti hanya LED H3 dan H0 saja yang menyala secara tetap.

3. Jika salah satu switch off analisa output yang didapatkan IC7493N!

No			OUTPUT
.	B5	B4	H7	H6	H5	H
						4
1	1	1		Count
2	1	0		Count
3	0	1		Count
4	0	0		0

Tabel 1.3 Ouput IC7493N

Dapat dilihat di atas saat salah satu switch mati maka, output pada IC7493N akan berada pada kondisi count.

4. Analisa Output untuk percobaan 2A Kondisi 3 dan 6 pada Kedua IC!

No .			INPUT								OUTPUT
No .	B5	B4	B 3	B 2	B 1	B 0	H7	H6	H5	H 4	ke t	H3	H2	H1	H 0	ket
1	1	1	X	0	1	1		Count				1001
2	1	0	0	X	1	1		Count				Count
3	0	1	1	0	0	0		Count				0000
4	0	0	X	0	X	0		0000				Count
5	-	-	0	X	0	X		Count				0000
6	-	-	0	X	X	0		Count				1001
7	-	-	X	0	0	X		Count				Count

Tabel 1.1 Hasil Output dari Asynchronous Counter

Dari hasil analisis saya, walaupun switch B5 dan B4 diputus tidak serta-merta mematikan ouput dari IC7493N mati. Output dari IC7493N masih dapat masuk ke kondisi count pada kondisi 6. Pada kondisi 3 outpur dari IC7493N juga dalam kondisi count.
