Clamper
1. Kondisi [Daftar]
Ganti resistor 100k dengan resistor 10k, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 10k tersebut dengan memggunakan osiloskop !
2. Gambar Rangkaian Simulasi [Daftar]
Gambar 1 Rangkaian Percobaan 3 kondisi 3
3. Video Simulasi [Daftar]
Video 1
4. Prinsip Kerja Rangkaian [Daftar]
Clamper circuit merupakan rangkaian yang dapat menaikkan atau menurunkan level sebuah sinyal tanpa merubah bentuk sinyalnya. Clamper yang dapat menaikkaan level sinyal disebut Clamper positive, dan clamper yang dapat menurunkan level sinyal disebut clamper negatif. Rangkaian clamper pada dasarnya kombinasi dari rangkaian RC (Resistor dan Capasitor) ditambah dengan dioda. Dioda pada dasarnya bekerja layaknya katup searah yang hanya dapat melewatkan arus dari satu arah dan menolak dari alah sebalikya. Dikarenakan input merupakan arus yang bolak-balik, terdapat kondisi di mana dioda bersifat reverse bias dan forward bias yang dapat mempengaruhi level signal.

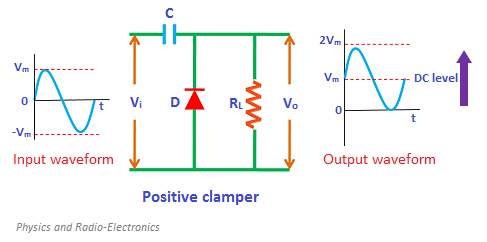

Gambar 2.1 Skema Rangkaian Positive Clamper\
Pada positif Clamper, saat dioda dalam kondisi reversed-bias, maka sinyal akan mengalir melalui beban (resistor), dan saat dioda dalam kondisi forward-bias, maka akan terjadi short-circuit dan gelombang pun terblokir. Clamper jenis ini bergungsi untuk menaikkan level siinyal.

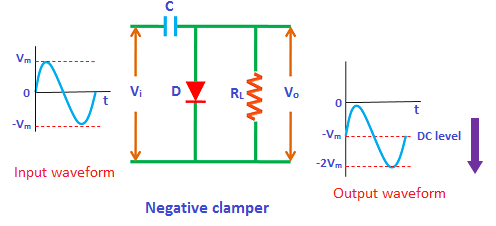

Gambar 2.2 Skema Rangkaian Negarif Clamper
Sebaliknya, jika rangkaian mendorong sinyal ke bawah maka rangkaian tersebut dikatakan sebagai penjepit negatif. Ketika sinyal didorong ke bawah, puncak positif sinyal memenuhi level nol..
